製品紹介


少数精鋭のプロフェッショナル集団である当社が手がけた製品の一部をご紹介いたします。

ご注文やご相談の際の参考にしてください。

画像処理技術応用検査仕分装置

 検査・仕分の分野では高コストであったために自動化が遅れており、導入が困難な状況でした。

しかし、近年の技術革新により精度が向上したことや、廉価になった画像処理技術を応用することで、飛躍的な納期短縮、コスト適正化の実現が可能になり、導入効果が見込めるレベルになってきました。これにより、他社には無い技術を用いて、今まで以上にあらゆるお客様の希望に応えることが可能となりました。





方式 画像検査装置
 高速・高容量マルチカメラ: 2100万画素
 ワークを手動投入 → 検査・判別 → 良品搬送、不具合品NGコンベヤへ払い出し

性能
 0.1mmの遺物検出
 形状検査(良品登録し、欠落、異形を判別)
 検査時間 約3.0秒

寸法
 装置寸法  W 1000 × H 1600 × D 800 mm
 検査ワーク寸法  MAX X200 × Y200 × Z50 mm ~ min X20 ×Y 20 × Z5 mm

検査装置の外観



恒温槽

方式 強制熱風循環方式

性能

 温度範囲:60℃ ~ +200℃

 試験温度:+130℃、+150℃

 温度変動幅:±1℃

 温度分布:±4℃ (無負荷、温度安定時)

 温度 上昇時間

  +40℃~+200℃迄 約90分以内(無負荷時)

寸法

 全体寸法:W2570×H2590×D1970 mm

    (周囲突起物含まず)

 内寸法:W1700×H1900×D1700 mm



仕様に関してはオーダーメイドなのでなんなりとご要望を申し付けください。

恒温槽

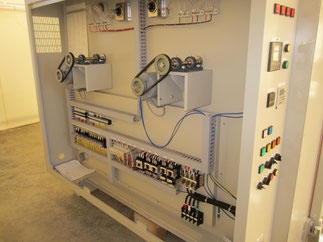

恒温槽制御盤

大型インバーター盤、制御盤

性能

 屋外装置 500kwインバーターを搭載
 制御PLCを搭載
 輸出仕様とする

寸法
 全体寸法 w6200 x H2490 x D1970 mm

構成
 本体  屋外自立防塵防滴 屋根付き
設置条件
 電源  AC380V3Φ50Hz


全体外形図

電源部

制御部
